Логический анализ га-входового устройства с одним выходом (входы исследуемого устройства подключаются к клеммам Н, а выход — к клемме OUT). В этом случае, используя кнопки управления, получим:
Внешний вид логического преобразователя показан на рис. На лицевой панели преобразователя показаны клеммы-индикаторы входов А, В,..., Н и одного выхода OUT, экран для отображения таблицы истинности исследуемой схемы, экран-строка для отображения ее булева выражения (в нижней части). В правой части панели расположены кнопки управления процессом преобразования (CONVERSIONS). Возможные варианты использования преобразователя (см. также примеры в гл. 9):
— булево выражение, реализуемое устройством;
— таблицу истинности исследуемого устройства;
— схему устройства на логических элементах без ограничения их типа;
— минимизированное булево выражение;
Синтез логического устройства по таблице истинности.
— схему устройства только на логических элементах И-НЕ.
Отредактируем полученную таблицу в соответствии с заданием путем записи 1, О или Х в столбце OUT в строках, которые по комбинациям входных сигналов соответствуют заданным. Пусть, например, в первой строке при комбинации входных сигналов 0000 (см. рис. 3.10) нужно на выходе получить не 0, а Для этого ставим курсор мыши на первую строку в столбце OUT, производим щелчок и на клавиатуре вводим Дальнейшие перемещения с целью редактирования остальных строк столбца OUT удобнее производить с помощью клавиш управления курсором. При этом данные в столбцах А, В, С и D редактирования не требуют, поскольку в этих столбцах уже имеются все возможные комбинации.
Щелчком мыши по входным клеммам А, В,..., Н, начиная с клеммы А, активизируем мышью требуемое число входов анализатора (на рис. 3.10 показаны активными входы А, В, С и D), в результате чего на экране анализатора получим начальную таблицу истинности, в которой будут представлены все возможные комбинации входных сигналов и соответствующие им значения логических сигналов (О или 1) в столбце OUT.
Далее выполняем команды из п. 1, начиная с пп. 1 Синтез логического устройства по булеву выражению. Булево выражение заносится в экран-строку, предварительно активизируя там мышью курсор. Используются символы А...Н, при инверсии — А\..Н\

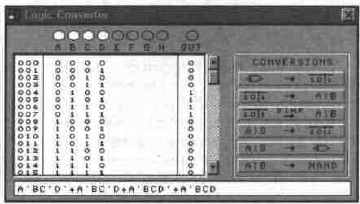

Рис. Лицевая панель логического преобразователя
Далее выполняем команды п. 1, начиная с пп.

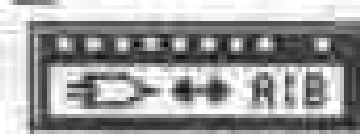

Нажимая кнопку
, получаем таблицу истинности.
