Внешний вид логического анализатора показан на рис. Анализатор предназначен для отображения на экране монитора 8-разрядных кодовых последовательностей одновременно в восьми точках схемы, а также в виде двоичных чисел на входных клеммах-индикаторах и в виде шестнадцатеричных чисел в окне HEX. Длительность развертки задается в окне TIME BASE, при нажатии кнопки CLEAR информация на экране стирается.
В блоке TRIGGER расположены кнопки запуска по положительному (включена по умолчанию) или отрицательному спаду сигнала и клемма для подключения внешнего источника синхронизации, например, генератора слова (подключается после нажатия кнопки EXTERNAL). Кроме того, предусмотрен автозапуск (после нажатия кнопки BURST) и запуск по заданной двоичной комбинации (после нажатия кнопки PATTERN), устанавливаемой пользователем в окошке под кнопкой путем введения туда с клавиатуры 1, 0 или Х (неопределенное состояние), предварительно щелкнув мышью на нужном разряде.

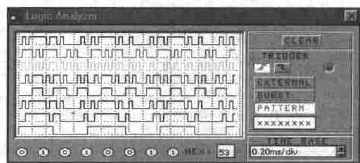

Рис. Лицевая панель логического анализатора
