— выбор формы выходного сигнала: синусоидальной (выбрана треугольной и прямоугольной;
Лицевая панель генератора показана на рис. Управление генератором осуществляется следующими органами управления:
— установка коэффицента заполнения в %: для импульсных сигналов это отношение длительности импульса к периоду повторения — величина, обратная скважности, для треугольных сигналов — соотношение между длительностями переднего и заднего фронта;
— -установка частоты выходного сигнала;
— установка амплитуды выходного сигнала;

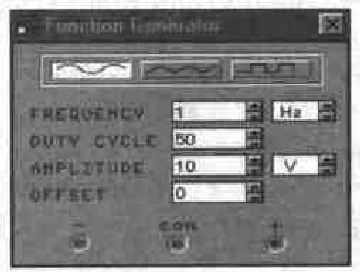

Рис. Лицевая панель функционального генератора
— выходные зажимы; при заземлении клеммы СОМ (общий) на клеммах "-" и "+" получаем парафазный сигнал.
— установка смещения (постоянной составляющей) выходного сигнала;
