Логический элемент с тремя состояниями

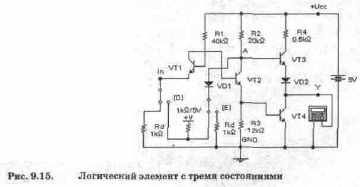

Принципиальная схема логического элемента с тремя состояниями представлена на рис. Она содержит базовый логический элемент серии 134 на транзисторах VT1...VT4, резисторах R1...R4 и диоде VD В базовом элементе в качестве VT1 используется так называемый многоэмиттерный транзистор, однако ввиду отсутствия такового в библиотеке EWB он представлен обычным транзистором. Ко входу In логического элемента подключен имитатор входного сигнала на переключателе D, управляемый с клавиатуры клавишей D, резистора Rd, имитирующего выходное сопротивление источника логического нуля, и источника напряжения V=+5 В с внутренним сопротивлением 1 кОм, имитирующего источник входного сигнала в режиме генерации логической единицы. К точке А схемы подключены диод VD1 в имитатор источника управления состоянием выхода логического элемента на переключателе Е, управляемого клавишей Е. Все элементы дополнительной схемы — компоненты из библиотек Passive и Control. В исходном состоянии диод VD1 закрыт напряжением положительной полярности на его катоде и он не оказывает влияния на работу схемы. К эмиттеру транзистора VT1 подключен резистор Rd, на котором создается падение напряжения

Схема логического элемента с тремя состояниями заимствована из монографии [8] и несколько модифицирована с учетом возможностей программы EWB. За основу взят базовый элемент серии 134 и к нему добавлен элемент, обеспечивающий возможность реализации режима третьего состояния или так называемого Z-состоя-ния. Следует отметить, что рассматриваемый элемент является важным компонентом многих цифровых ИМС, начиная от простейших логических элементов (например, К155ЛА9) и кончая сложными регистрами и шинными формирователями, обеспечивающими возможность реализации наиболее распространенных архитектур ЭВМ и микропроцессорных систем управления с общей шиной.

где Uсс=5В — напряжение питания; Ube=0,7 В — напряжение база-эмиттер открытого транзистора.

(9.1)

(9.2)

При

(9.3)

логический элемент воспринимает входной сигнал как сигнал логического нуля. При этом напряжение на коллекторе транзистора VT1 и базе VT2 недостаточно для открывания последнего. В результате падение напряжения на резисторе R3 близко к нулю и транзистор VT4 будет закрыт, а база транзистора VT3 соединена с источником питания Ucc через резистор R2 и VT3 будет открыт. При этом выходное напряжение Uy, измеряемое мультиметром, примерно равно

Если выбрать Ry>>R4, то Uy>3 В, при подаче на вход сигнала логического нуля на выходе получим сигнал логической единицы. Таким образом, схема на рис. 9.15 является логическим элементом НЕ (инвертором).

где Uкбнас<1 В — напряжение насыщения транзистора VT4; Uпp<l В — падение напряжения на диоде VD2; Ry — сопротивление нагрузки, равное в данном случае входному сопротивлению мультиметра.

При переводе клавишей D одноименного переключателя в другое положение на эмиттер транзистора VT1 подается сигнал логической единицы, в результате чего эмиттерный переход закрывается, и транзистор VT1 переводится в инверсный режим. В этом случае под действием тока, протекающего по цепи база-коллектор VT1, транзистор VT2 открывается и за счет падения напряжения на резисторах R2, R3 транзистор VT3 закроется, а VT4 — откроется, и на выходе Y установится сигнал логического нуля.

(9.4)

При переводе клавишей Е одноименного переключателя во второе положение напряжение коллектора транзистора VT2 (точка А) будет равно

Кроме демонстрации рассмотренных режимов схемы, она может быть использована также для исследования:

При выполнении неравенства R2>>Rd напряжение Uпp<l В, что недостаточно для открытия двух переходов (эмиттерного и диодного), и транзистор VT3 будет закрыт вне зависимости от состояния транзистора VT Если этот транзистор открыт (наихудший случай), то с учетом его напряжения насыщения, сравнимого с U„p, падение напряжения на резисторе R3 будет ничтожно малым, следовательно, транзистор VT4 будет закрыт. Таким образом, выход схемы полностью отключается от нагрузки, что может быть зафиксировано мультиметром в режиме омметра — он будет измерять очень большое сопротивление.

О влияния сопротивления нагрузки на амплитуду выходного напряжения вентиля при формировании сигнала логической единицы путем изменения входного сопротивления мультиметра с учетом выражения (9.3);

О помехоустойчивости по основному входу и входу разрешения третьего состояния путем варьирования сопротивления Rd с учетом выражений (9.1), (9.2) и (9.4);

О влияния емкостной нагрузки на форму и амплитуду выходного сигнала вентиля;

О влияния сопротивления нагрузки, подключенной между выходом и шиной питания Ucc, на выходное напряжение вентиля при формировании сигнала логического нуля;

О аналогичного элемента с тремя состояниями в более быстродействующей серии 155, для чего сопротивления всех резисторов необходимо уменьшить в 10 раз.

в этом случае к выходу необходимо подключить конденсатор переменной емкости и осциллограф, а для генерации прямоугольных сигналов необходимо удерживать клавишу D, при этом частота следования импульсов будет равна частоте повторения символов для данной клавиатуры;

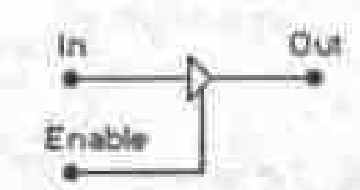

Заметим, что в составе библиотеки компонентов имеется неинвертирующий элемент с тремя состояниями. Он показан на рис. 9.16, где обозначено: In, Out, Enable — вход, выход и вход сигнала разрешения. При подаче логического нуля на вход разрешения выход буфера переводится в третье состояние.

В заключение упомянем о логическом элементе с открытым коллектором. Его схема отличается от рис. 9.15 тем, что в ней отсутствует транзистор VT3, а коллектор транзистора VT4 подключен к одному из внешних выводов. На этот вывод через резистор нагрузки подается напряжение питания, которое может превосходить напряжение питания всей ИМС.

Рис. Буферный элемент с тремя состояниями

Какими замечательными свойствами обладает логический элемент с тремя состояниями, какие задачи цифровой техники он позволил решить?

Контрольные вопросы и задания
