Постоянное запоминающее устройство

О масочные, программируемые на заводе-изготовителе с применением специальных масок;

Постоянные запоминающие устройства (ПЗУ) делятся на четыре типа [4, 5]:

О многократно программируемые потребителем со стиранием записанной информации ультрафиолетовым излучением;

О однократно программируемые потребителем путем пережигания нихромовых или поликремневых перемычек;

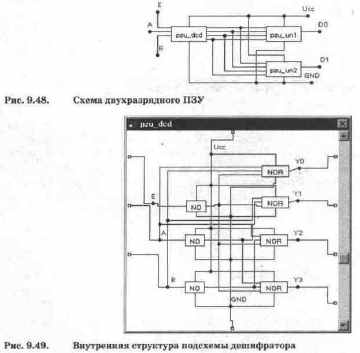

Рассмотрим ПЗУ второго типа, которое состоит из дешифратора nх2n и подключенных к его выходам схем ИЛИ с плавкими перемычками (рис. 9.48). ПЗУ содержит дешифратор 2х4 в виде подсхемы pzti_dcd (А, В — кодовые входы, Е — вход разрешения, активный сигнал высокого уровня), к выходам которых можно подключить четыре элемента 4ИЛИ с дополнительными устройствами. На рис. 9.48 показаны два таких элемента, выполненных в виде отдельных подсхем pzu_unl и pzu_un Хотя эти элементы одинаковы, наращивание их на схеме путем копирования исключено из-за наличия пережигаемых перемычек — при наличии одноименных подсхем пережигание перемычки в одной подсхеме автоматически приведет к пережиганию такой же перемычки в другой. Поскольку программа не позволяет копировать подсхемы с их переименованием, все их приходится выполнять полностью. На схеме DO, D1 — выходы младшего и первого разрядов.

О многократно программируемые потребителем с электрическим стиранием информации.

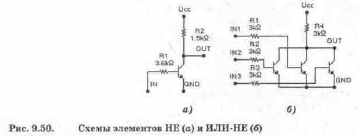

Схема дешифратора pzu_dcd показана на рис. Дешифратор выполнен на трех элементах НЕ и четырех элементах ЗИЛИ-НЕ на транзисторах (рис. 9.50).

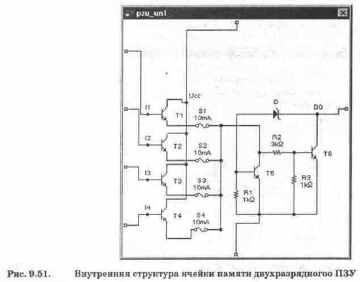

Необходимость выполнения элементов дешифратора на транзисторах объясняется тем, что используемые в программе EWB математические модели цифровых ИМС не всегда позволяют подключать к ним обычные транзисторные схемы и, в частности, применяемые в рассматриваемом ПЗУ ячейки памяти в виде подсхемы pzu_uni. Ее внутренняя структура аналогична структуре ячейки памяти, используемой в ПЗУ К155РЕЗ (рис. 9.51) [5]. В отличие от ИМС К155РЕЗ, в которой в качестве элемента ИЛИ используется многоэмиттерныи транзистор, на рис. 9.51 приведены отдельные транзисторы Т1...Т4, эмиттеры которых через пережигаемые перемычки S1...S4 (имитируются предохранителями на 10 мА) соединены с формирователем на транзисторах Т5, Т6 и стабилитроне D. Транзистор Т5 и стабилитрон D используются только в режиме программирования и в рабочем режиме не оказывают влияния на работу выходного каскада на транзисторе Т6 (каскад с открытым коллектором), поскольку транзистор Т5 закрыт низким потенциалом на его базе (напряжение пробоя стабилитрона D выбирается несколько больше напряжения питания транзистора Т6, подаваемого во второй подсхеме в точку DO или D1 через резистор нагрузки).

Ячейка ПЗУ работает следующим образом. В исходном состоянии транзисторы Т1...Т4 и Т6 закрыты, и при подключенной к Т6 нагрузке на его выходе DO формируется сигнал логической единицы (около +5 В). При подаче на входы А, В дешифратора заданной кодовой комбинации, а на вход разрешения Е — сигнала логической единицы, один из транзисторов Т1...Т4 откроется и на выходе DO сформируется сигнал логического нуля. Так, например, при А=В=1 откроется транзистор Т4 и сигнал логической единицы с его эмиттера через перемычку S4 поступит на делитель на резисторах R2, R3, транзистор Т6 откроется, и на его выходе сформируется сигнал логического нуля. Очевидно, что и при любой другой двоичной комбинации будет происходить то же самое до тех пор, пока не будет разрушена соответствующая перемычка.

О на входы А, В (см. рис. 9.48) подается двоичная комбинация, соответствующая адресу пережигаемой перемычки в программируемом разряде (в ячейке pzu_unx, где х — номер ячейки);

Пережигание перемычек составляет суть программирования и осуществляется отдельно для каждого разряда (каждой ячейки) следующим образом:

О на вход разрешения Е на короткое время подается сигнал логической единицы, при этом через один из открытых транзисторов Т1...Т2 и Т5 протекает ток, достаточный для пережигания соответствующей перемычки (длительность разрешающего сигнала на входе Е в промышленных программаторах может автоматически увеличиваться после нескольких неудачных попыток программирования одной и той же ячейки);

О к выходу ячейки Dx через резистор нагрузки (его сопротивление для конкретных ИМС указывается в документации, для К155РЕЗ составляет около 300 Ом) подключается источник напряжения 12,5 В, в результате чего стабилитрон D пробивается и транзистор Т5 открывается;

Заключительным этапом программирования серийных микросхем ПЗУ в промышленных условиях является электротермотренировка, которая проводится чаще всего в течение 168 часов при повышенной температуре, после чего производится дополнительный контроль записанной информации. Если при этом обнаруживается ошибка, допускается повторное программирование. Если ошибка снова повторяется, микросхема бракуется.

О источник 12,5 В отключается, и после раскрытия соответствующей подсхемы можно убедиться, что перемычка действительно разрушена (в промышленных программаторах этот процесс сводится к проверке записи программируемой ячейки, и при отрицательном результате производится повторное программирование при большей длительности разрешающего сигнала).

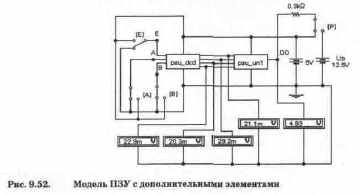

Для моделирования процесса программирования к программируемой схеме необходимо подключить дополнительные элементы. Моделирование целесообразно начинать с одноразрядного ПЗУ (рис. 9.52).

ПЗУ с пережигаемыми перемычками используются чаще всего в качестве специализированных дешифраторов, например для селекции У ВВ.

Следует отметить, что рассматриваемая модель ПЗУ (как на рис. 9.48, так и на рис. 9.52) достаточно капризна и при некоторых комбинациях входных сигналов моделирование не выполняется. Признаком невозможности моделирования является отсутствие слева от включателя питания (в верхнем правом углу экрана) окошка с индикацией временных интервалов отсчета. По истечении некоторого времени может быть выдана рекомендация изменить установку погрешности моделирования (по умолчанию она равна 1%). Целесообразно установить ее максимально возможной (10%) в меню Circuit (команда Analysis Options, параметр Tolerance). Целесообразно также поварьировать сопротивлениями входных резисторов и резисторов нагрузки элементов НЕ и ИЛИ-НЕ (рис. 9.50), а также попробовать изменить параметры транзисторов. В крайнем случае можно ограничиться простейшим случаем — обойтись без дешифратора и использовать только одну ячейку памяти на рис. 9.51, подключив к выходу и к одному из ее входов дополнительные элементы, как показано на рис.

Обычно на системной плате установлено только ПЗУ с системным (Main System) BIOS, отвечающим за саму плату и контроллеры FDD (флоппи-дисков), HDD (жестких дисков), портов и клавиатуры; в системный BIOS практически всегда входит System Setup — программа настройки системы. Видеоадаптеры и контроллеры HDD с интерфейсом ST-506 (MFM) и SCSI имеют собственные BIOS в отдельных ПЗУ;

ПЗУ с ультрафиолетовым стиранием используются в микропроцессорных системах для хранения управляющих программ, в частности, для размещения BIOS (Basic Input/Output System — основная система ввода/вывода, записанная в ПЗУ, отсюда ее полное название ROM BIOS) [22]. BIOS представляет собой набор программ проверки и обслуживания аппаратуры компьютера и выполняет роль посредника между операционной системой (ОС) и аппаратурой. BIOS получает управление при включении системной платы, тестирует саму плату и основные блоки компьютера — видеоадаптер, клавиатуру, контроллеры дисков и портов ввода/вывода, настраивает чипсет платы и загружает внешнюю ОС. При работе под управлением DOS/Windows З.х/95/98 BIOS управляет основными устройствами, при работе под OS/2, Unix, Windows NT BIOS практически не используется, выполняя лишь начальную проверку и настройку.

Обычно BIOS для современных системных плат разрабатывается одной из специализированных фирм: Award Software, American Megatrends (AMI), реже:

их также могут иметь и другие платы — интеллектуальные контроллеры дисков и портов, сетевые карты и

Раньше BIOS помещался в однократно программируемые ПЗУ либо ПЗУ с ультрафиолетовым стиранием; сейчас в основном выпускаются платы с электрически перепрограммируемыми ПЗУ (Flash ROM), которые допускают перепрограммирование BIOS средствами самой платы. Это позволяет исправлять заводские ошибки в BIOS, изменять заводские установки по умолчанию, программировать собственные экранные заставки и

Phoenix Technology, Microid Research; в данное время наиболее популяры BIOS фирмы Award. Некоторые производители плат (например, IBM, Intel и Acer) сами разрабатывают BIOS для них. Иногда для одной и той же платы имеются версии BIOS разных производителей, в этом случае допускается копировать прошивки или заменять микросхемы ПЗУ; в общем же случае каждая версия BIOS привязана к конкретной модели платы.

если его нет — это однократно программируемое ПЗУ, которое можно лишь заменить на другое.

Тип микросхемы ПЗУ обычно можно определить по маркировке: 27хххх — обычное ПЗУ, 28хххх или 29хххх — перепрограммируемые. Если на корпусе микросхемы 27хххх есть прозрачное окно — это ПЗУ с ультрафиолетовым стиранием;

ПЗУ необходимо только для первоначального запуска видеоадаптера и работы в режиме DOS, Novell Netware и других ОС, функционирующих преимущественно в текстовом режиме; ОС Windows, OS/2 и им подобные, работающие через собственные видеодрайверы, не используют ПЗУ для управления адаптером либо используют его только при выполнении программ для DOS.

Видео-ПЗУ (Video ROM) — постоянное запоминающее устройство, в которое записаны видео-BIOS, экранные шрифты, служебные таблицы и ПЗУ не используется видеоконтроллером напрямую, к нему обращается только центральный процессор, в результате выполнения программ, записанных в ПЗУ, происходят обращения к видеоконтроллеру и видеопамяти. На многих современных видеокартах устанавливаются электрически перепрограммируемые ПЗУ (EEPROM, Flash ROM), допускающие перезапись пользователем под управлением специальной программы из комплекта карты.

Контрольные вопросы и задания

При создании видео-BIOS все разработчики придерживаются рекомендаций VESA и VBE. VESA (Video Electronics Standards Association — ассоциация стандартизации видеоэлектроники) — организация, выпускающая различные стандарты в области электронных видеосистем и их программного обеспечения. VBE (VESA BIOS Extension — расширение BIOS в стандарте VESA) — дополнительные функции видео-BIOS по отношению к стандартному видео-BIOS для VGA, позволяющие запрашивать у адаптера список поддерживаемых видеорежимов и их параметров (разрешение, цветность, способы адресации, развертка и т.п.) и изменять эти параметры для согласования адаптера с конкретным монитором. По сути, VBE является унифицированным стандартом программного интерфейса с VESA-совместимыми картами, при работе через видео-BIOS он позволяет обойтись без специализированного драйвера видеокарты.

Что такое BIOS для компьютера, видеоконтроллера, накопителя на жестком магнитном диске (винчестера) и других периферийных устройств?

Какие существуют типы ПЗУ и где они используются?

Используя схему на рис. 9.52, проведите моделирование процесса программирования ПЗУ с пережигаемыми перемычками.

Какие типы ПЗУ используются для хранения программ BIOS?
