Исследование работы последовательного ограничителя.
Цель
Исследование работы шунтирующего ограничителя.
Исследование работы последовательного ограничителя со смещением.
Исследование работы шунтирующего ограничителя на стабилитроне.
Исследование работы шунтирующего ограничителя со смещением.
Исследование работы симметричного шунтирующего ограничителя на стабилитронах.

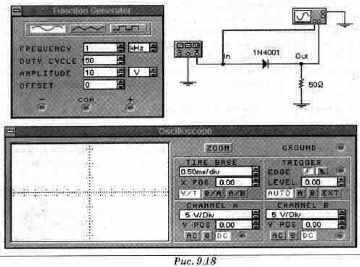

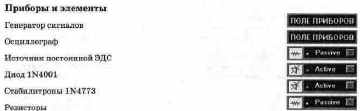

Краткие сведения из теории Основная функция положительных диодных ограничителей заключается в том, чтобы повторять входное напряжение, если оно не превышает заданный порог, а при превышении — поддерживать выходное напряжение на пороговом уровне. Отрицательные диодные ограничители работают аналогично: напряжение на выходе повторяет входное, если оно выше порогового уровня. Различные схемы ограничителей показаны на рис. 9,12-9.17 Схема для проведения измерений последовательного ограничителя, представлена BSL рис. Исследования ограничителей остальных типов проводятся в аналогичных схемах.

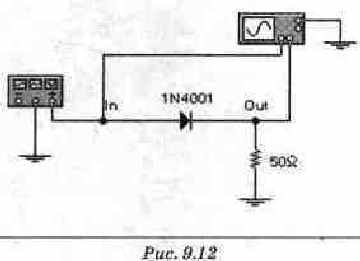

Последовательный ограничитель
Последовательный ограничитель со смещением
Шyнтирyющий ограничитель

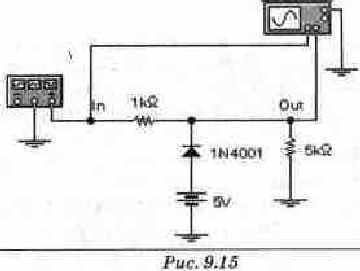

Шyнтирyющий ограничитель со смещением
Шунтирующий ограничитель на стабилитроне

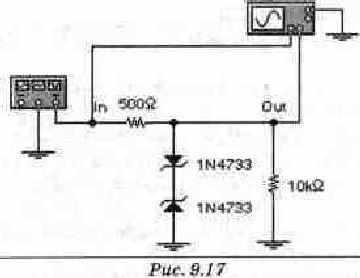

Симметричный шунтирующий ограничитель на стабилитронах
Эксперимент Измерение уровня ограничения последовательного ограничителя. Откройте файл с9_061 (рис. 9.12). Включите схему. Зарисуйте в разделе "Результаты экспериментов" осциллограммы входного и выходного напряжения. Запишите максимум входного напряжения, уровень ограничения напряжения.
Порядок проведения экспериментов

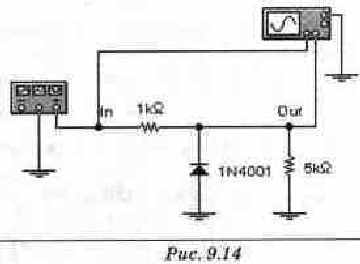

Эксперимент Измерение уровня ограничения напряжения в шунтирующем ограничителе. Откройте файл с9_063 (рис. 9.14). Включите схему. Зарисуйте в разделе "Результаты экспериментов" осциллограммы входного и выходного напряжений. Запишите максимум входного напряжения, минимум выходного и уровень ограничения напряжения.

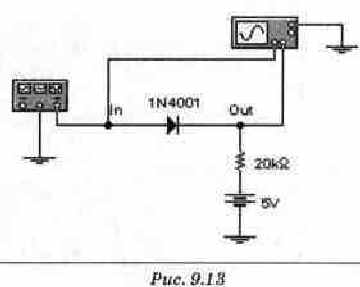

Эксперимент Измерение уровня ограничения напряжения в последовательном ограничителе со смещением. а). Измерение уровня напряжения при положительном смещении. Откройте файл с9_062 (рис. 9.13). Включите схему. Зарисуйте в разделе "Результаты экспериментов" осциллограммы входного и выходного напряжения. Запишите минимумы входного и выходного напряжения и уровень ограничения напряжения. б). Измерение уровня напряжения при отрицательном смещении. Измените полярность включения источника питания 5 В. Включите схему. Зарисуйте в разделе "Результаты экспериментов" осциллограммы входного и выходного напряжения. Запишите минимумы входного и выходного напряжения и уровень ограничения напряжения.

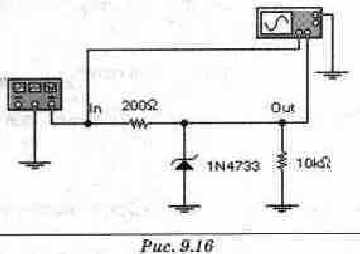

Эксперимент Измерение уровня ограничения напряжения в шунтирующем ограничителе на стабилитроне. Откройте файл с9_065 (рис. 9.16). Включите схему. Зарисуйте в разделе "Результаты экспериментов" осциллограммы входного и выходного напряжения. Запишите максимум входного напряжения, положительный и отрицательный уровни ограничения напряжения.
Эксперимент Измерение уровня ограничения напряжения в шунтирующем ограничителе со смещением. а). Измерение уровня напряжения при положительном смещении. Откройте файл с9_064 (рис. 9.15). Включите схему. Зарисуйте в разделе "Результаты экспериментов" осциллограммы входного и выходного напряжения. Запишите минимумы входного и выходного напряжения и уровень ограничения напряжения. б). Измерение уровня напряжения при отрицательном смещении. Измените полярность включения источника питания 5 В. Включите схему. Зарисуйте в разделе "Результаты экспериментов" осциллограммы входного и выходного напряжения. Запишите минимумы входного и выходного напряжения и уровень ограничения напряжения.

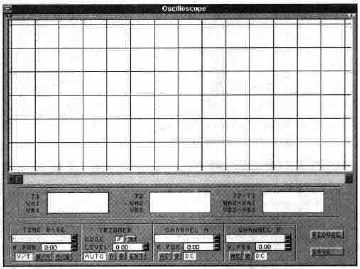

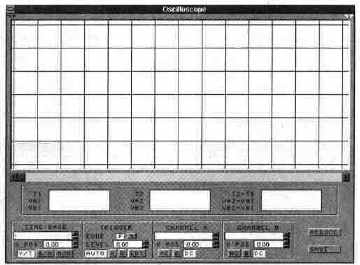

Результаты экспериментов Эксперимент Измерение уровня ограничения напряжения в последовательном ограничителе.
Эксперимент Измерение уровня ограничения напряжения в симметричном шунтирующем ограничителе на стабилитронах. Откройте файл с9_066 (рис. 9.17). Включите схему. Зарисуйте в разделе "Результаты экспериментов" осциллограммы входного и выходного напряжения. Запишите максимум входного напряжения, положительный и отрицательный уровни ограничения напряжения.

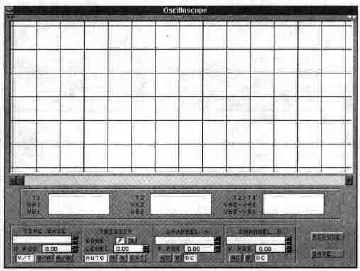

Эксперимент Измерение уровня ограничения напряжения в последовательном ограничителе со смещением. а). Измерение уровня напряжения при положительном смещении..
6). Измерение уровня напряжения при отрицательном смещении.

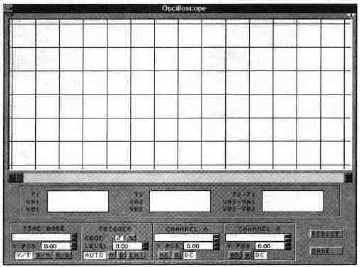

Эксперимент Измерение уровня ограничения напряжения в шунтирующем ограничителе.

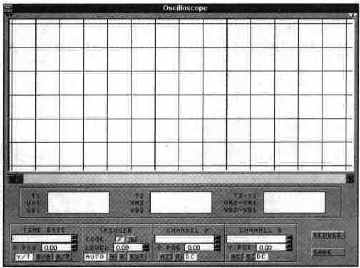

Эксперимент Измерение уровня ограничения напряжения в шунтирующем ограничителе со смещением. а). Измерение уровня напряжения при положительном смещении.
б). Измерение уровня напряжения при отрицательном смещении.
Эксперимент Измерение уровня ограничения напряжения в шунтирующем ограничителе на стабилитроне.
Эксперимент Измерение уровня ограничения напряжения в симметричном шунтирующем ограничителе на стабилитронах.
Вопросы
Что определяет уровень ограничения напряжения в ограничителе со смещением?
В чем отличие между уровнями ограничения напряжения в последовательных ограничителях без смещения и со смещением?
В чем отличие между выходными напряжениями в последовательном и шунтирующем ограничителях нарис. 9.12 и 9.14?
Почему в последовательном ограничителе ни рис. 9.12 различаются минимумы входного и выходного напряжения?
Чем определяются положительный и отрицательный уровни ограничения напряжения в шунтирующем ограничителе на стабилитроне?
Чем определяется уровень ограничения напряжения в шунтирующем ограничителе со смещением?
