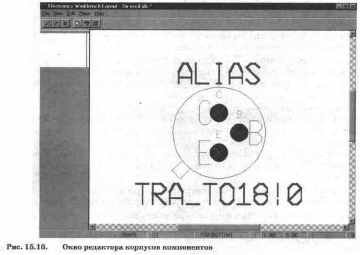

Edit — редактирование корпусов компонентов; после выбора команды курсором мыши выбирается подлежащий редактированию компонент и нажимается левая кнопка. В качестве примера выберем транзистор на рис. 1 При таком выборе после нажатия левой клавиши мыши вызывается окно редактора (рис. 15.16) с изображением на его рабочем поле корпуса транзистора, используемого в генераторе Колпитца. Окно редактора по структуре аналогично окну на рис. 1 Основное отличие заключается в другом содержании поле меню и линейки инструментов.
Меню Shapes предназначено для редактирования, удаления и копирования корпусов компонентов. Меню содержит следующие команды.
Рассмотрим содержимое меню редактора.
О единицы измерения (Unit): мил (Standard (1/1200")) — в английской системе, равен 1/1200 дюйма; Inches (") — в дюймах; Metric (mm) — в метрической системе, в миллиметрах;

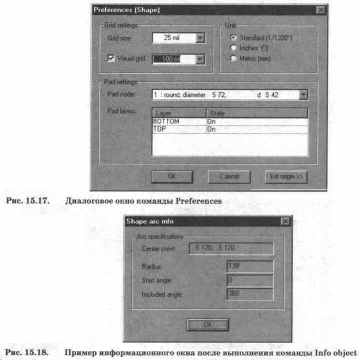

Меню File содержит команды Exit — выход из редактора и Preference — предварительные данные общего характера; в диалоговом окне команды на рис. 15.17 можно установить:
О размеры контактных площадок Pad code (диаметр площадки S72 и диаметр отверстия S42) с указанием статуса их отображения (Pad layers) на верхней и нижней стороне платы.
О размер сетки (Grid size) и видимой сетки (Visual grid) (при устанавливаемом по умолчанию черном фоне рабочего поля редактора видны белые точки узлов сетки);
При нажатии кнопки Set origin>> необходимо курсором мыши выбрать элемент конструкции (см. рис. 15.16), для которого целесообразно установить индивидуальные размеры, и нажать левую кнопку, после чего во вторично появившемся окне на рис. 15.17 внести необходимые изменения и нажать кнопку ОК.
Меню Edit содержит следующие команды:
В меню View команды Standard, Birdseye, Status Bar, Zoom Full (F7), Zoom In (F8), Zoom Out (F9), Redraw screen аналогичны одноименным командам меню View основного окна программы (рис. Команда Zoom Window используется для увеличения масштаба изображения окна редактора, если оно находится в не полностью развернутом виде. При выборе команды Info object необходимо на рис. 15.17 курсором мыши выбрать элемент конструкции, для которого требуется получить сведения по его графическому выполнению, и нажать левую кнопку. В качестве примера на рис. 15.18 показан результат выполнения команды при выборе в качестве элемента конструкции наружного ободка корпуса транзистора на рис. На рис. 15.18 приведены координаты центра окружности ободка (Center point), радиус дуги (Radius) со значениями охватываемых ею углов (Start angle. Included angle).
Delete — удаление элемента конструкции или надписи; команда дублируется кнопкой
на линейке инструментов; после выбора команды курсором мыши выбирается объект для удаления и нажимается левая кнопка, после чего необходимо подтвердить удаление;
Move — перемещение элементов конструкции и надписей; команда дублируется кнопкой
на линейке инструментов; после выбора команды курсором мыши выбирается объект и нажимается левая кнопка, после перемещения вторично нажимается левая кнопка и т.д.; команда завершается нажатием правой кнопки мыши;
Change — изменение элемента конструкции или надписи; команда дублируется кнопкой

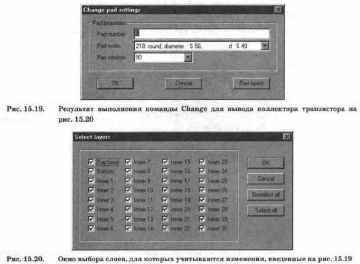

на линейке инструментов; после выбора объекта и нажатия левой кнопки вызывается диалоговое окно, в котором можно внести необходимые изменения; в качестве примера на рис. 15.19 приведено окно для вывода коллектора транзистора, в котором можно изменить обозначение вывода (Pad number), размер контактной площадки (Pad code) и угол ее поворота в градусах (Pad rotation). После нажатия кнопки Pad layers вызывается диалоговое окно на рис. 15.20, на котором выбираются слои платы, в которых необходимо учесть введенные изменения (по умолчанию выбраны все). Для сброса всех флажков используется кнопка Deselect all, для установки — кнопка Select all.
Line, Arc — рисование линий и дуг; команды дублируются кнопками
на линейке инструментов; после выбора команды рисование выполняется таким же образом, как и при прокладке проводников (см. меню Traces);
Меню Place редактора содержит следующие команды.

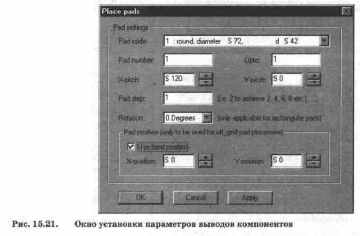

(рис. 15.21) задаются значения следующих параметров:
Pad — выбор параметров контактной площадки вывода компонента; команда дублируется кнопкой
на линейке инструментов; в диалоговом окне команды
X-pitch, Y-pitch — координаты вывода (за начало координат на рис. 15.16 принимаются координаты вывода эмиттера Е);
Pad code. Pad number — размеры площадки и общее количество площадок, включая однотипные (Upto);
Rotation — угловое положение вывода (только для контактных площадок прямоугольной формы);
Pad step — порядок нумерации четных и нечетных выводов;
X-position, Y-position — координаты вывода, используемые при выключенной сетке размещения контактных площадок.
Copy — копирование корпуса компонента; в диалоговом окне команды на рис. 15.23 можно выбрать для копирования корпус на текущей плате (Local), из библиотеки корпусов (Library), из другой печатной платы (Design file) и с экрана после нажатия кнопки From screen>>. Копируемому корпусу можно присвоить новое имя (New shape name) и просмотреть его конструкцию после нажатия кнопки Show.
Attribute — задание атрибутов элементов конструкции; в диалоговом окне команды на рис. 15.22 задается ключевое слово Keyword элемента конструкции и значения его параметров, например, координаты, размеры и Переход к редактированию атрибута следующего элемента производится после нажатия кнопки Add.
List — команда вызова списка корпусов текущей платы; окно команды является упрощенным вариантом окна на рис.
Delete — удаление корпуса; после выбора команды необходимо указать имя удаляемого корпуса в поле строки, размещаемой на уровне линейки инструментов в правом верхнем углу экрана.
