Выпрямители и сглаживающие фильтры

Для работы выпрямителей принципиальное значение имеет характер фильтра, включенного на выходе выпрямителя. Выпрямители, нагруженные на фильтр в виде конденсатора, используются в широком диапазоне выпрямленных напряжений и мощностей. Трансформаторы этих выпрямителей должны иметь большую мощность, чем выпрямители с индуктивным фильтром. К недостаткам выпрямителей с емкостным фильтром относятся большая амплитуда тока через выпрямительный диод в момент включения источника.

Выпрямительные устройства используются для преобразования переменного напряжения в постоянное. Выпрямительное устройство обычно состоит из трансформатора, полупроводниковых диодов, осуществляющих выпрямление переменного напряжения, и сглаживающего фильтра, уменьшающего пульсацию выпрямленного напряжения.

Выпрямители без сглаживающего фильтра применяются сравнительно редко и в тех случаях, когда пульсации напряжения на нагрузке не имеют существенного значения. Сглаживающий фильтр также часто отсутствует в многофазных выпрямителях, имеющих малую пульсацию выпрямленного напряжения.

Выпрямители с индуктивным фильтром применяются в широком диапазоне выпрямленных напряжений при мощностях от десятков ватт до нескольких киловатт и при токах свыше 1 А. Такие выпрямители имеют меньшее внутреннее сопротивление по сравнению с выпрямителями с емкостным фильтром, что уменьшает зависимость выпрямленного напряжения от тока нагрузки. Применение индуктивного фильтра ограничивает импульс тока через диод. Недостатком выпрямителей с таким фильтром являются перенапряжения, возникающие на выходной емкости и на дросселе фильтра при включении выпрямителя и при скачкообразных изменениях тока нагрузки, что представляет опасность для элементов самого выпрямителя и его нагрузки.

Однополупериодную схему (рис. 12.1, а) обычно применяют при выпрямленных токах до нескольких десятков миллиампер и в тех случаях, когда не требуется высокой степени сглаживания выпрямленного напряжения. Эта схема характеризуется низким коэффициентом использования мощности трансформатора. Коэффициент пульсации на выходе такого выпрямителя, определяется по приближенной формуле: Kn=6400/RnC. Здесь и далее сопротивление нагрузки — в омах, емкость фильтра — в микрофарадах, частота питающей сети — 50 Гц.

Выбор схемы выпрямителя зависит от ряда факторов, которые должны учитываться в зависимости от требований, предъявляемых к выпрямительному устройству. К ним относятся: выпрямленное напряжение и мощность, частота пульсации выпрямленного напряжения, число диодов, обратное напряжение на диоде, коэффициент использования мощности трансформатора, напряжение вторичной обмотки. Повышение частоты пульсации позволяет уменьшить размеры сглаживающего фильтра.

Двухполупериодный выпрямитель со средним выводом вторичной обмотки трансформатора (рис. 12.1, б) применяют в низковольтных устройствах. По сравнению с однофазным мостовым выпрямителем он позволяет уменьшить вдвое число диодов и тем самым понизить потери. Коэффициент пульсации определяется по приближенной формуле: Кn=1920/(RпС).

Однофазная мостовая схема (рис. 12.2, а) характеризуется высоким коэффициентом использования мощности и поэтому может быть рекомендована для использования в устройствах повышенной мощности при выходных напряжениях от десятков до сотен вольт; пульсации такие же, как в предыдущей схеме.

Следует отметить, что модель трансформатора в программе EWB не во всех случаях применима из-за необходимости заземления обмоток (см. разд. По этой причине во всех схемах выпрямителей далее в качестве первичных источников использованы источники переменного напряжения из библиотеки Passive.

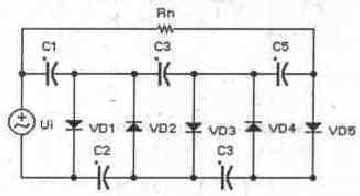

Несимметричные схемы с умножением напряжения применяются при малых токах нагрузки, в режиме, близком к холостому ходу. Одна из них показана на рис. 1 В этой схеме выпрямленное напряжение почти в 5 раз больше амплитуды источника напряжения Ui (вторичной обмотки трансформатора), так как коэффициент умножения, равный числу диодов или конденсаторов, в данном случае составляет Увеличение выпрямленного напряжения достигается добавлением нужного числа каскадов, каждый из которых состоит из диода и конденсатора. В схемах умножения частота пульсации равна частоте питающей сети; обратное напряжение на диодах и напряжение на всех конденсаторах (кроме первого) равно удвоенной амплитуде напряжения Ui. Отметим, что в реальных выпрямителях при нечетном числе каскадов по вторичной обмотке протекает постоянный ток, вызывающий нежелательное намагничивание трансформатора, поэтому такого варианта следует избегать. Аналитическое выражение для коэффициента пульсации определяется приближенной формулой: Kn=1600N2(RnC). При этом емкость (в фарадах) конденсатора каждого плеча выбирается одинаковой и равной C=2(N+2)/(Rn-Fc), где N — коэффициент умножения, F, — частота источника питания, Гц.

Симметричная схема удвоения напряжения (рис. 12.2, б) представляет собой последовательное соединение двух однополупериодных выпрямителей и применяется при высоких напряжениях (до 1...2 кВ) при небольших токах нагрузки. Приближенная формула для коэффициента пульсации: Kn=6400/(RnC). Пульсации на каждом конденсаторе схемы удвоения в 2 раза больше пульсации на ее выходе.

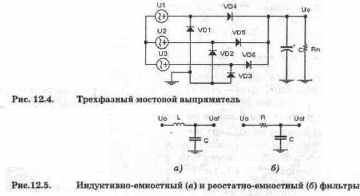

Трехфазная мостовая схема (рис. 12.4) обладает наилучшим коэффициентом использования мощности трансформатора, наименьшим обратным напряжением на диодах и высокой частотой пульсации выпрямленного напряжения. Схема применяется в широком диапазоне выпрямленных напряжений и мощностей.

Рис. 1 Выпрямитель с умножением напряжения

Допустимые пульсации на выходе источников питания зависят от характера нагрузки и могут составлять от тысячных долей процента (первые каскады микрофонных усилителей) до единиц и десятков процентов (исполнительные устройства). Для уменьшения пульсации используются дополнительные фильтры.

Отметим, что в каталоге схем программы имеется выпрямитель по схеме рис. 12.4 (файл 3phase.ca4). Обращаем внимание на необходимость при моделировании установить для источников Ul, U2, U3 соответствующую начальную фазу.

Недостатки LC-фильтров:

Г-образный индуктивно-емкостный (LC) фильтр (рис. 12.5, а) применяется в источниках средней и большой мощности вследствие того, что падение напряжения на фильтре можно сделать сравнительно малым и тем самым обеспечить более высокий КПД.

2) дроссель фильтра является источником помех, создаваемых магнитным полем рассеяния;

1) сравнительно большие размеры и вес (при низкой частоте первичного источника);

4) фильтр не устраняет медленных изменений питающих напряжений.

3) дроссель фильтра иногда является причиной сложных переходных процессов, приводящих к искажениям в работе устройств (усилителя, передатчика и т.п.);

пульсации на его выходе) и определяется по формуле;

Произведение LC (Гн-мкФ) зависит от необходимого коэффициента сглаживания К, (отношение коэффициента пульсации на входе фильтра к коэффициенту

где

Для двухполупериодной или мостовой схемы при частоте сети 50 Гц

Fc — частота выпрямляемого тока (Гц); m — количество фаз. Для однополупериод-ной схемы m=1, для двухполупериодной и мостовой, а также для параллельной схемы удвоения m=

Величины L и С должны быть выбраны так, чтобы выполнялось условие

Если произведение LC больше 200...250, то фильтр следует

Г-образный реостатно-емкостный фильтр (рис. 12.5, б) целесообразно применять при малых выпрямленных токах (менее 1 20 мА) и небольших значениях коэффициента сглаживания. Такой фильтр является достаточно дешевым, имеет малые размеры и вес. Его недостатком является малый КПД из-за большого падения выпрямленного напряжения на сопротивлении фильтра. Произведение ЕС (Ом-мкФ) определяется по формуле: EC=150000Kc/(mFc). Сопротивление Е выбирается из условия допустимого падения выпрямленного напряжения на фильтре.

делать двухзвенным, причем второе звено можно выполнить по схеме ЕС-фильтра.

Рис. 1 Фильтр с полупрбводниковым триодом

Контрольные вопросы и задания

Фильтр с полупроводниковым триодом показан на рис. 1 Принцип его действия основан на том, что для переменной составляющей пульсирующего тока транзистор представляет сравнительно большое сопротивление, а для постоянного тока его сопротивление намного меньше. Транзистор включен последовательно с нагрузкой. Цепочка El, C1 обеспечивает постоянство тока эмиттера при кратковременных изменениях тока нагрузки и должна иметь большую постоянную времени. Сопротивлением Е2 устанавливается режим транзистора по постоянному току. Транзистор выбирается так, чтобы ток нагрузки фильтра был не менее, чем в 2 раза меньше максимального допустимого тока коллектора. Наибольшее напряжение между коллектором и эмиттером, которое может возникнуть в момент включения выпрямителя, не должно превышать максимально допустимого напряжения на коллекторе. Мощность рассеяния на триоде также не должна превышать допустимой. Сопротивление резистора Е1 выбирается в пределах 8 100 Ом, Е2 — порядка десятков кОм. Емкость конденсатора Cl>l/(2mFcEl).

Для каждой из приведенных выше схем выпрямителей определите зависимость коэффициента пульсации от емкости фильтрующего конденсатора и сопротивления нагрузки.

Дайте определение коэффициента пульсации, какие значения он может принимать в зависимости от типа аппаратуры и отдельных ее блоков?

Проверьте эффективность использования в выпрямителях транзисторного и Г-образных фильтров (при моделировании выберите емкости конденсаторов этих фильтров одинаковыми). Определите коэффициент сглаживания фильтров.

Путем моделирования проверьте справедливость приближенных выражений для коэффициентов пульсации рассмотренных схем выпрямителей.
