Суммирование напряжений в схемах на ОУ

Анализ работы схемы суммирующего усилителя на ОУ.


Цель


Исследование суммирования постоянного и переменного входного напряжения.


Исследование суммирования двух постоянных входных напряжений.





Исследование суммирования двух переменных входных напряжений.

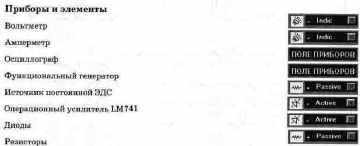

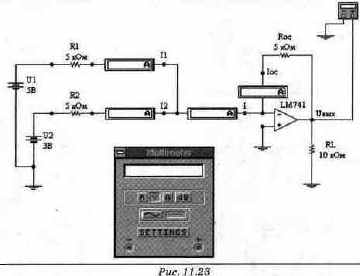

Краткие сведения из теории В суммирующем усилителе, показанном на рис. 11.23, пренебрегая входными токами и напряжением смещения, выполняются следующие соотношения:

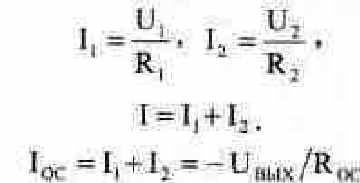

Из полученных соотношений можно получить следующее выражение для выходного напряжения:


Последнее выражение справедливо при R = R1 = R Порядок проведения экспериментов Эксперимент Суммирование постоянных напряжении. а). Откройте файл с11_015 со схемой, изображенной на рис. Включите схему. Запишите показания приборов в раздел "Результаты экспериментов". б). По заданным номиналам элементов схемы рассчитайте значения токов I1, l2, loc и, используя значения напряжений U1 и U2, вычислите выходное напряжение Uвыx. Результаты запишите в раздел "Результаты экспериментов".

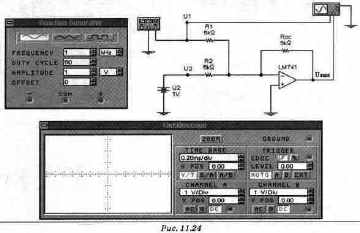

Эксперимент Суммирование постоянного и переменного напряжения. а). Откройте файл с11_016 со схемой, изображенной на рис. Включите схему. Зарисуйте осциллограммы входного и выходного напряжения в разделе "Результаты экспериментов". Измерьте постоянную составляющую и амплитуду выходного напряжения Uвых Вычислите постоянную составляющую и амплитуду выходного напряжения Uвых используя значения напряжений U1 и U Результаты запишите в раздел "Результаты экспериментов".

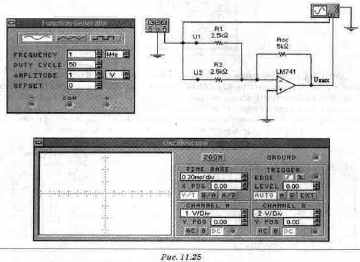

б). Установите значение сопротивления R2 равным 2.5 кОм. Включите схему. Зарисуйте осциллограммы входного и выходного напряжения в разделе "Результаты экспериментов". Измерьте постоянную составляющую и амплитуду выходного напряжения Uвых- Вычислите постоянную составляющую и амплитуду выходного напряжения Uвых- используя значения напряжений U1 и U Результаты запишите в раздел "Результаты экспериментов". Эксперимент Суммирование переменных напряжений. а). Откройте файл с11_017 со схемой, изображенной на рис. Включите схему. Зарисуйте осциллограммы входного и выходного напряжения в разделе "Результаты экспериментов". Измерьте амплитуды входных и выходного напряжения. Вычислите амплитуду выходного напряжения Uвых по известным значениям амплитуд напряжений U1 и U Результаты запишите в раздел "Результаты экспериментов".

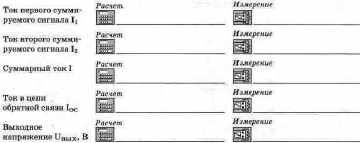

Результаты экспериментов Эксперимент Суммирование постоянных напряжений. Напряжение первого суммируемого сигнала U1 = 5 В, Напряжение второго суммируемого сигнала U2 = 3 В.

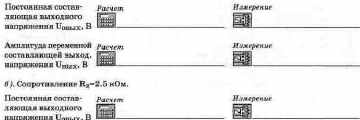

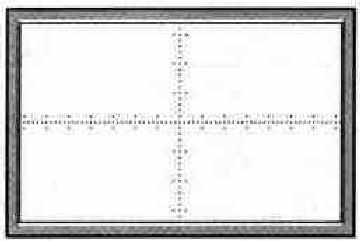

Эксперимент Суммирование постоянного и переменного напряжения. а). Сопротивление R2=5 кОм. Осциллограммы входного и выходного напряжения.

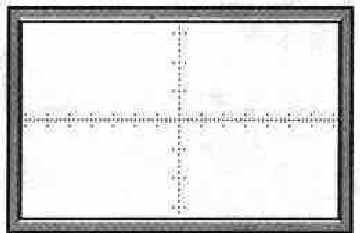

Осциллограммы входного и выходного напряжения

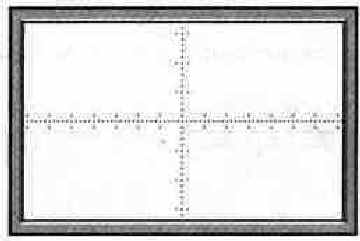

Эксперимент Суммирование переменных напряжений. Осциллограммы входного и выходного напряжения














Объясните влияние напряжения смещения ОУ на ошибку суммирования постоянных напряжений в схеме карие. 11.23.


Вопросы


Как можно реализовать схему для суммирования трех или более входных напряжений?


Из каких условий выводится соотношение между входным и выходным напряжением в схеме сумматора на основе ОУ?

Перечислите возможные способы изменения коэффициентов суммирования сигналов в схеме рис. При каких ограничениях на входные сигналы схема сумматора работает в линейном режиме?


Как изменятся основные соотношения для схемы рис. 11.23, если на неинвертирующий вход ОУ подать постоянное напряжение?
