Измерение коэффициента усиления неинвертирующего усилителя на ОУ
Цель
Исследование влияния коэффициента усиления усилителя на постоянную составляющую выходного напряжения.
Определение разности фаз между выходным и входным синусоидальным напряжением ОУ.
Краткие сведения из теории Коэффициент усиления схемы неинвертирующего усилителя на ОУ (рис. 11.5) вычисляется по формуле:
Постоянная составляющая выходного напряжения усилителя Новых определяется произведением напряжения смещения Ucm на коэффициент усиления схемы Ку:
Эксперимент Работа неинвертирующего усилителя в режиме усиления синусоидального напряжения.

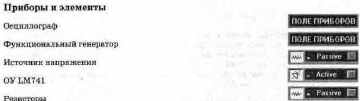

Порядок проведения экспериментов

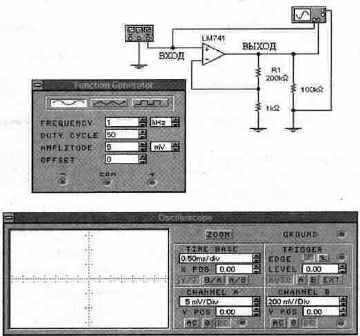

Откройте файл с11_005 со схемой, изображенной на рис. 1 Рассчитайте коэффициент усиления напряжения Ку усилителя по заданным значениям параметров компонентов схемы. Включите схему. Измерьте амплитуды входного Uвх и выходного Uвых синусоидальных напряжений. Также измерьте постоянную составляющую выходного напряжения Uовых и разность фаз между входным и выходным напряжениями. По результатам измерений вычислите коэффициент усиления по напряжению Ку усилителя. Результаты занесите в раздел "Результаты экспериментов". Используя значение напряжения смещения Uсм, вычисленное в разделе 11.1, и вычисленное теоретическое значение коэффициента усиления, вычислите постоянную составляющую выходного напряжения Uовых Результаты расчета также занесите в раздел "Результаты экспериментов".
Эксперимент Исследование влияния параметров схемы на режим её работы.

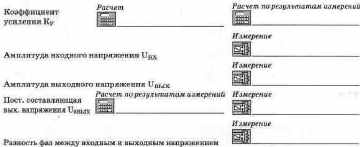

Результаты экспериментов

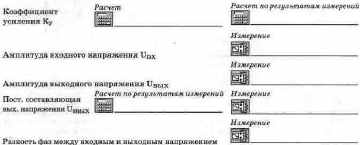

В схеме, приведенной на рис. 11.5, уменьшите значение сопротивления R1 с 100кОм до 10кОм, амплитуду синусоидального напряжения генератора увеличьте до 100 мВ. Установите масштаб напряжения на входе А осциллографа 100 mV/div, а на канале В - 500 mV/div. Включите схему. Повторите все операции эксперимента 1 при новых параметрах компонентов. Результаты занесите в раздел "Результаты экспериментов".
Эксперимент Работа неинвертирующего усилителя в режиме усиления синусоидального напряжения.
Эксперимент Исследование влияния параметров схемы на режим её работы.
Из каких условий выводится выражение для коэффициента усиления схемы нарис. 11.57
Вопросы
Существенно ли различие в значениях измеренной и вычисленной постоянной составляющей выходного напряжения схемы на рис. 11.5?
Какова разность фаз между входным и выходным сигналами неинвертирующего усилителя на ОУ?
С помощью какого прибора Electronics Workbench можно экспериментально измерить коэффициент усиления схемы на ОУ?
Чем определяется постоянная составляющая выходного напряжения схемы на puc. 11.5?
