Цель Измерение входных токов операционного усилителя (О Оценка величин среднего входного тока и разности входных токов Измерение напряжения смещения Измерение дифференциального входного сопротивления Вычисление выходного сопротивления Измерение скорости нарастания выходного напряжения ОУ.
1 Характеристики операционного усилителя
Интегральный операционный усилитель характеризуется рядом параметров, описывающих этот компонент с точки зрения качества выполнения им своих функций. Среди параметров, обычно приводимых в справочных данных, основными являются следующие. Средний входной ток 1вх. В отсутствие сигнала на входах ОУ через его входные выводы протекают токи, обусловленные базовыми токами входных биполярных транзисторов или токами утечки затворов для ОУ с полевыми транзисторами на входе. Входные токи, проходя через внутреннее сопротивление источника входного сигнала, создают падения напряжения на входе ОУ, которые могут вызвать появление напряжения на выходе в отсутствии сигнала на входе. Компенсация этого падения напряжения затруднена тем, что токи входов реальных ОУ могут отличаться друг от друга на 10...20% Входные токи ОУ можно оценить по среднему входному току, вычисляемому как среднее арифметическое токов инвертирующего и неинвертирующего входов:
Краткие сведения из теории
Разность входных токов определяется выражением:
где I1 и I2 соответственно токи инвертирующего и неинвертирующего входов.

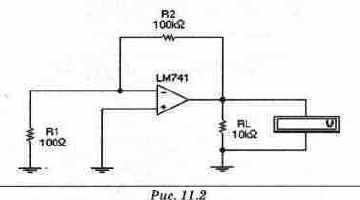

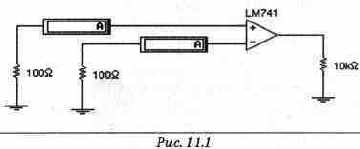

В справочниках указывают модуль этой величины. Схема для измерения входных токов представлена на рис. 1 Коэффициент усиления напряжения на постоянном токе Ко - показатель ОУ, определяющий насколько хорошо выполняет ОУ основную функцию - усиление входных сигналов. У идеального усилителя коэффициент усиления должен стремиться к бесконечности. Коэффициент усиления напряжения схемы усилителя на ОУ (рис. 11.2} вычисляется по формуле:
Напряжение смешения Uсм - значение напряжения, которое необходимо подать на вход ОУ, чтобы напряжение на его выходе было равно нулю. Напряжение смещения Uсм можно вычислить, зная выходное напряжение при отсутствии напряжения на входе и коэффициент усиления:
Входное сопротивление Rвх- Различают две составляющие входного сопротивления: дифференциальное входное сопротивление и входное сопротивление по синфазному сигналу (сопротивление утечки между каждым входом и "землей"). Входное дифференциальное сопротивление для биполярных ОУ находится обычно в пределах 10 кОм.,.10 МОм. Входное сопротивление по синфазному сигналу определяется как отношение приращения входного синфазного напряжения к вызванному приращению среднего входного тока :
Дифференциальное входное сопротивление наблюдается между входами ОУ и может быть определено по формуле:

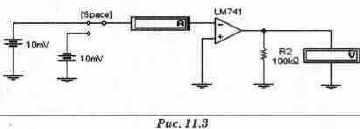

где ДUвх - изменение напряжения между входами ОУ, ДIвх - изменение входного тока. Выходное сопротивление Rвых в интегральных ОУ составляет 20...2000 Ом. Выходное сопротивление уменьшает амплитуду выходного сигнала, особенно при работе усилителя, на сравнимое с ним сопротивление нагрузки. Схема для измерения дифференциального входного сопротивления ОУ и выходного сопротивления приведена на рис. 1 Скорость нарастания выходного напряжения Vuвых равна отношению изменения выходного напряжения ОУ ко времени его нарастания при подаче на вход скачка напряжения. Время нарастания определяется интервалом времени, в течении которого выходное напряжение ОУ изменяется от 10% до 90% от своих установившихся значений.

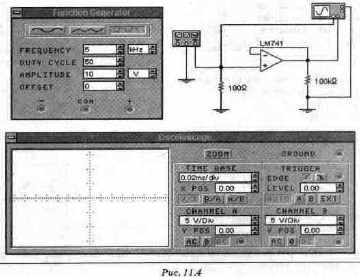

Схема для измерения скорости нарастания выходного напряжения показана на рис. 1 Измерения проводятся при подаче импульса в виде ступени на вход ОУ, охваченного отрицательной обратной связью (ООС) с общим коэффициентом усиления от 1 до 1

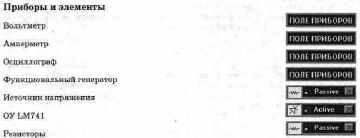

Эксперимент Измерение входных токов.
Порядок проведения экспериментов
Откройте файл с11_001 со схемой, изображенной на рис. 1 Включите схему. Измерьте входные токи ОУ. По результатам измерений вычислите средний входной ток Iвх и разность входных токов ОУ. Результаты занесите в раздел "Результаты экспериментов".
Эксперимент Измерение напряжения смещения.
Откройте файл с11_002 со схемой, изображенной на рис, 1 Включите схему. Запишите показания вольтметра в раздел "Результаты экспериментов". По результатам измерения, вычислите напряжение смещения Uсм, используя коэффициент усиления схемы на ОУ. Результаты вычислений также занесите в раздел "Результаты экспериментов".
Эксперимент Измерение входного и выходного сопротивлений.
а). Откройте файл с11_003 со схемой, изображенной на рис. 1 Включите схему. Измерьте входной ток Iвх и выходное напряжение Uвых, запишите показания в раздел "Результаты экспериментов". Переключите ключ клавишей [Space]. Измерьте входной ток после переключения ключа. Рассчитайте изменения входного напряжения и тока. По полученным результатам вычислите дифференциальное входное сопротивление ОУ. Результаты занесите в раздел "Результаты экспериментов". б). Уменьшайте сопротивление нагрузочного резистора RL до тех пор, пока выходное напряжение Uвых не будет примерно равно половине значения полученного в п. а). Запишите значение сопротивления RL, которое в этом случае приблизительно равно выходному сопротивлению UвыхОУ, в раздел "Результаты экспериментов".
Эксперимент Измерение времени нарастания выходного напряжения ОУ.

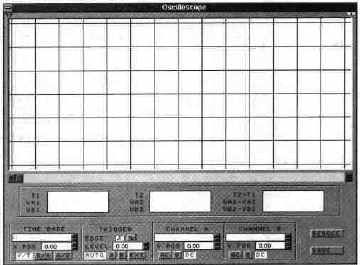

Откройте файл с11_004 со схемой, изображенной на.рис. 1 Включите схему. Зарисуйте осциллограмму выходного напряжения в раздел "Результаты экспериментов". По осциллограмме определите величину выходного напряжения, время его установления и вычислите скорость нарастания выходного напряжения в В/мкс. Запишите результат в раздел "Результаты экспериментов".

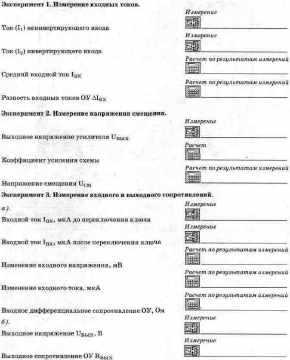

Результаты экспериментов
Эксперимент Измерение времени нарастания выходного напряжения ОУ.
Вопросы
Существенно ли отличие разности входных токов от номинального значения для ОУ LM741?
Отличается ли измеренное значение среднего входного тока 1вх от его номинального значения для ОУ LM741, взятого из паспортных данных?
Сравните величину измеренного входного сопротивления с паспортными данными на ОУ LM74
Совпадают ли измеренное значение напряжения смещения с номинальным значением для ОУ LM741?
Сравните между собой величины входного и выходного сопротивлений ОУ. Какова схема замещения ОУ как элемента электрической цепи?
Сравните величину измеренного выходного сопротивления с паспортными данными на ОУ LM741.
В чем причина возникновения входных токов ОУ и разности входных токов? К чему они приводят при работе схем на ОУ?
Отличается ли экспериментальное значение скорости нарастания выходного напряжения от номинального значения?
• средний входной ток ОУ 0,08 мкА;
Примечание. Паспортные данные ОУ LM741:
• напряжение смещения ОУ 1 mВ;
• разность входных токов ОУ 0,02 мкА;
• выходное сопротивление ОУ 75 Ом;
• входное сопротивление ОУ 2 Мом;
