Во вторую половину XX столетия развитие полупроводниковой электроники, и прежде всего микроэлектроники, привело к качественному изменению практически всей мировой экономики на основе новых информационных технологий. И если посмотреть сегодня на страны так называемого “золотого миллиарда”, то их экономическое благосостояние базируется прежде всего на наукоемких технологиях, на экономике, построенной на высоких технологиях. И первое место среди них занимают информационные технологии и полупроводниковая электроника. Именно поэтому избрана такая тема нашего первого заседания.



Электроника — самая динамичная отрасль экономики в мире. Среднегодовые темпы ее роста составляют более 7 процентов в год. Отрасли промышленности, связанные с электроникой, отрасли промышленности, которые используют электронные изделия, производят продукции на 15 триллионов долларов.

Что дают вложения в электронику? 1 доллар дает 100 долларов в конечном продукте. Уровень рентабельности электронной промышленности — 40 процентов. Среднемировой срок окупаемости вложений в электронику — 2—3 года. Темпы роста в три раза выше темпов роста ВВП. Одно рабочее место в электронике дает четыре в других отраслях. Один килограмм изделий микроэлектроники по стоимости эквивалентен стоимости 110 тонн нефти. Это килограмм изделий, имеющих электронные компоненты, а если вы возьмете электронные компоненты, такие, например, как лазерную гетероструктуру, то там один грамм эквивалентен по стоимости 10 тоннам нефти.



Приведем цифры, характеризующие мировой рынок электронной промышленности:

- материалы для производства полупроводников — 20 миллиардов долл.
- полупроводниковое производственное оборудование — 30 миллиардов долл.
- полупроводниковые компоненты — 205 миллиардов долл.
- электронное оборудование — более триллиона долл.
- отрасли промышленности, связанные с электроникой, — 15 триллионов долл.



65 процентов валового национального продукта Соединенных Штатов Америки определяется промышленностью, связанной с электроникой. Сегодня в США и Канаде на душу населения производится электронной техники на 1260 долларов, а в России — на 14 долларов. Российский рынок электронных компонентов не превышает 2 миллиардов долларов. Основная часть — это полупроводники. При активной поддержке правительства российская электроника могла бы подняться. Залогом этого могут служить активно развивающиеся компьютерный сегмент рынка и рынок телекоммуникационного оборудования. Ожидается, что модернизация телекоммуникационных сетей проводной связи в России в ближайшие 10 лет потребует до 35 миллиардов долларов. Потенциал рынка промышленной электроники оценивается для ближайшего будущего в десятки миллиардов долларов. Суммарная потребность предприятий ядерно-оружейного комплекса на 2004 год составляет по полупроводниковым приборам около 120 тыс. шт., по интегральным микросхемам около 80 тыс. шт. Оборудование российских железных дорог потребует не менее 20 миллионов изделий полупроводниковой электроники. Большую потребность в полупроводниковых элементах испытывают медицинские учреждения. Геополитическое и внутреннее положение России обуславливает особую важность использования современных электронных систем при решении задач российских силовых структур, космического агентства и агентства по обычным вооружениям. Нет нужды говорить, что имеются критические секторы, где недопустимо использовать иностранную электронику. Это в первую очередь — оборона.

Объем финансирования научно-исследовательских и опытно-конструкторских работ в сравнении Соединенных Штатов Америки и России отличается в десятки, если не сотни раз.

У нас часто говорится о том, что электронные рынки поделены, и поделены навсегда, и что России уже никогда не удастся войти в мировой рынок электронной техники. Мировой рынок был поделен всегда, поэтому я не склонен поддерживать эти пессимистические оценки. Вспомним, что в начале 70-х годов Соединенные Штаты Америки были основным производителем полупроводниковых электронных компонентов. И в начале 80-х годов было практически два основных производителя полупроводниковых электронных компонентов — Соединенные Штаты Америки и Япония, а затем появился третий сегмент — страны Юго-Восточной Азии и четвертый — Европа.

Стоит обратить внимание на Китай. Если в 2002 году объем производства полупроводниковых компонентов составил 15 миллиардов долларов, то к 2010 году он возрастет до 23,4 миллиарда долларов. Общий объем электронной продукции к этому времени должен возрасти до 242 миллиардов долларов, что будет составлять почти 10 процентов валового национального продукта.



Хотел бы обратить внимание на планы строительства новых микроэлектронных заводов в мире на ближайшие пять лет. В целом во всем мире намечено создать более 30 новых предприятий, 13 из которых будет построено в Китае.

Несмотря на огромный научный кадровый потенциал, российская полупроводниковая электронная промышленность находится на уровне середины 80-х годов прошлого века. Технические средства внедряемых информационных систем в основном закупаются за рубежом, то есть базируются на импортной электронике. Вместо того чтобы вкладывать средства в подъем собственной электронной промышленности, Россия инвестирует миллиарды долларов в развитие высоких электронных технологий других стран.

Современная микроэлектронная промышленность очень дорогая. Предприятие, выпускающее изделия на 300-миллиметровой подложке, стоит два с половиной миллиарда долларов. Но окупаемость его — шесть-семь лет. Сегодня именно эти предприятия являются основой развития полупроводниковой электроники. Поэтому выход России из сложившейся драматической сырьевой ловушки может произойти только посредством покупки самого современного на сегодняшний день полупроводникового производства.

В случае ежели будем идти поэтапно и говорить, что сегодня мы технологически находимся, в общем, на уровне середины восьмидесятых годов и нам нужно сначала ликвидировать разрыв, то мы обрекаем себя на полное отставание. Нет нужды убеждать, что без полупроводниковых электронных компонентов Россия не только не может быть современной державой, но она вообще не может развивать никакие наукоемкие технологии.

А для того чтобы выскочить из этого “мешка”, нужно выходить на современный уровень. После того как мы выйдем на него, у нас появится возможность использовать тот огромный кадровый потенциал, который мы еще сохранили в наших центрах, расположенных в Санкт-Петербурге, Зеленограде, Новосибирске и Нижнем Новгороде.



Сегодня в определенном отношении ситуация лучше, чем в советские времена, когда благодаря работе комиссии КОКОМ мы вынуждены были все абсолютно делать сами, то есть часто изобретать велосипед. Сейчас мы можем многое купить. И нужно использовать это для того, чтобы основная компонента современной наукоемкой отрасли промышленности стала движителем и экономики, и науки, и положительных социальных перемен в стране.

Можно с грустью отметить, что сегодня от некогда мощной электроники даже по объемам производства осталось 20—25 процентов. Единственная республика из стран бывшего Советского Союза, которая сохранила объемы и даже увеличила их, — это Белоруссия, где государство не дало провести бандитскую приватизацию. Но и Белоруссия находится технологически на том же уровне середины, в лучшем случае конца восьмидесятых годов.

Работая всю жизнь в Академии наук, я пришел к выводу, что самой большой бедой для науки является даже не крайне низкое финансирование, хотя размер его упал в 1992 году более чем на порядок, а для многих наших передовых институтов даже в 20—25 раз. Только в последние три-четыре года мы начали чуть-чуть подниматься. И все же главное — невостребованность наших научных результатов. Те институты, лаборатории, которые сегодня стоят покрепче, живут за счет международных грантов и контрактов. Их результаты востребованы за рубежом и совершенно не используются у себя в стране.



Как нам выбираться из “мешка”? Надеюсь, что МДО “Наука и высокие технологии” удастся создать системный подход к законодательству, который позволит вывести страну из зависимости от сырьевого экспорта и перейти к интеллектуальной модели развития. Еще сохранившийся интеллектуальный потенциал России, а также неутраченные возможности по восстановлению и развитию научно-технического комплекса внушают оптимизм. Системный подход означает, что решать вопросы законодательства необходимо одновременно — кадры, финансирование научных исследований, создание промышленной базы высоких технологий, жилищное строительство, развитие производства потребительской продукции российского производства, защита внутреннего рынка от недобросовестной конкуренции, в том числе в сфере оборота интеллектуальной собственности, защита от экспансии зарубежной продукции.

Наша более конкретная задача — это добиться признания развития электроники приоритетом национальной политики, требующим государственной поддержки. В бюджете на 2005 год следует предусмотреть средства на финансирование развития электроники. Счетной палате предложено проверить использование приватизированного федерального имущества в таких отраслях промышленности, как радиоэлектронная, приборостроительная, точное машиностроение, авиационная, атомная. Целесообразно разработать предложения, устанавливающие здоровый протекционизм при закупке и импортных комплектующих, и готовых изделий с ориентированием на максимальное импортозамещение, аналогично тому, как это реализуется в Китае, Южной Корее и Японии. Для этого должны быть откорректированы законы, регулирующие налоговую и таможенную сферы, внешнеэкономическую деятельность, порядок государственных закупок и условия доступа готовых изделий на рынок. Следует стимулировать с помощью предоставления государственных гарантий создание совместных высокотехнологичных производств с зарубежными партнерами на паритетных началах, с тем чтобы эти производства не только удовлетворяли потребности отечественной промышленности, но и работали на экспорт. Решено также обратиться в Совет безопасности с предложением подготовить программу поэтапного перехода оборонной промышленности на отечественную элементную базу.

Электроника, наука о взаимодействии электронов с электромагнитными полями и о методах создания электронных приборов и устройств, в которых это взаимодействие используется для преобразования электромагнитной энергии, в основном для передачи, обработки и хранения информации. Наиболее характерные виды таких преобразований — генерирование, усиление и приём электромагнитных колебаний с частотой до 1012 гц, а также инфракрасного, видимого, ультрафиолетового и рентгеновского излучений (1012—1020 гц). Преобразование до столь высоких частот возможно благодаря исключительно малой инерционности электрона — наименьшей из ныне известных заряженных частиц. В Электроника исследуются взаимодействия электронов как с макрополями в рабочем пространстве электронного прибора, так и с микрополями внутри атома, молекулы или кристаллической решётки.

Электроника опирается на многие разделы физики — электродинамику, классическую и квантовую механику, физику твёрдого тела, оптику, термодинамику, а также на химию, металлургию, кристаллографию и другие науки. Используя результаты этих и ряда других областей знаний, Электроника, с одной стороны, ставит перед другими науками новые задачи, чем стимулирует их дальнейшее развитие, с другой — создаёт новые электронные приборы и устройства и тем самым вооружает науки качественно новыми средствами и методами исследования. Практические задачи Электроника: разработка электронных приборов и устройств, выполняющих различные функции в системах преобразования и передачи информации, в системах управления, в вычислительной технике, а также в энергетических устройствах; разработка научных основ технологии производства электронных приборов и технологии, использующей электронные и ионные процессы и приборы для различных областей науки и техники.

Электроника играет ведущую роль в научно-технической революции. Внедрение электронных приборов в различные сферы человеческой деятельности в значительной мере (зачастую решающей) способствует успешной разработке сложнейших научно-технических проблем, повышению производительности физического и умственного труда, улучшению экономических показателей производства. На основе достижений Электроника развивается промышленность, выпускающая электронную аппаратуру для различных видов связи, автоматики, телевидения, радиолокации, вычислительной техники, систем управления технологическими процессами, приборостроения, а также аппаратуру светотехники, инфракрасной техники, рентгенотехники и др.



Историческая справка. Электроника зародилась в начале 20 в. после создания основ электродинамики (1856—73), исследования свойств термоэлектронной эмиссии (1882—1901), фотоэлектронной эмиссии (1887—1905), рентгеновских лучей (1895—97), открытия электрона (Дж. Дж. Томсон, 1897), создания электронной теории (1892—1909). Развитие Электроника началось с изобретения лампового диода (Дж. А. Флеминг, 1904), трёхэлектродной лампы — триода (Л. де Форест, 1906); использования триода для генерирования электрических колебаний (немецкий инженер А. Мейснер, 1913); разработки мощных генераторных ламп с водяным охлаждением (М. А. Бонч-Бруевич, 1919—25) для радиопередатчиков, используемых в системах дальней радиосвязи и радиовещания. Вакуумные фотоэлементы (экспериментальный образец создал А. Г. Столетов, 1888; промышленные образцы — немецкие учёные Ю. Эльстер и Г. Хейтель, 1910); фотоэлектронные умножители — однокаскадные (П. В. Тимофеев, 1928) и многокаскадные (Л. А. Кубецкий, 1930) — позволили создать звуковое кино, послужили основой для разработки передающих телевизионных трубок: видикона (идея предложена в 1925 А. А. Чернышевым), иконоскопа (С. И. Катаев и независимо от него В. К. Зворыкин, 1931—32), супериконоскопа (П. В. Тимофеев, П. В. Шмаков, 1933), суперортикона (двухсторонняя мишень для такой трубки была предложена советским учёным Г. В. Брауде в 1939; впервые суперортикон описан американскими учёными А. Розе, П. Веймером и Х. Лоу в 1946) и др. Создание многорезонаторного магнетрона (Н. Ф. Алексеев и Д. Е. Маляров, под руководством М. А. Бонч-Бруевича, 1936—37), отражательного клистрона (Н. Д. Девятков и другие и независимо от них советский инженер В. Ф. Коваленко, 1940) послужило основой для развития радиолокации в сантиметровом диапазоне волн; пролётные клистроны (идея предложена в 1932 Д. А. Рожанским, развита в 1935 советским физиком А. Н. Арсеньевой и немецким физиком О. Хайлем, реализована в 1938 американскими физиками Р. и 3. Варианами и др.) и лампы бегущей волны (американский учёный Р. Компфнер, 1943) обеспечили дальнейшее развитие систем радиорелейной связи, ускорителей элементарных частиц и способствовали созданию систем космической связи. Одновременно с разработкой вакуумных электронных приборов создавались и совершенствовались газоразрядные приборы (ионные приборы), например ртутные вентили, используемые главным образом для преобразования переменного тока в постоянный в мощных промышленных установках; тиратроны для формирования мощных импульсов электрического тока в устройствах импульсной техники; газоразрядные источники света.

Использование кристаллических полупроводников в качестве детекторов для радиоприёмных устройств (1900—05), создание купроксных и селеновых выпрямителей тока и фотоэлементов (1920—1926), изобретение кристадина (О. В. Лосев, 1922), изобретение транзистора (У. Шокли, У. Браттейн, Дж. Бардин, 1948) определили становление и развитие полупроводниковой электроники. Разработка планарной технологии полупроводниковых структур (конец 50 — начало 60-х гг.) и методов интеграции многих элементарных приборов (транзисторов, диодов, конденсаторов, резисторов) на одной монокристаллической полупроводниковой пластине привело к созданию нового направления в Электроника — микроэлектроники (см. также Интегральная электроника). Основные разработки в области интегральной Электроника направлены на создание интегральных схем — микроминиатюрных электронных устройств (усилителей, преобразователей, процессоров ЭВМ, электронных запоминающих устройств и т. п.), состоящих из сотен и тысяч электронных приборов, размещаемых на одном полупроводниковом кристалле площадью в несколько мм2. Микроэлектроника открыла новые возможности для решения таких проблем, как автоматизация управления технологическими процессами, переработка информации, совершенствование вычислительной техники и др., выдвигаемых развитием современного общественного производства. Создание квантовых генераторов (Н. Г. Басов, А. М. Прохоров и независимо от них Ч. Таунс, 1955) — приборов квантовой электроники — определило качественно новые возможности Электроника, связанные с использованием источников мощного когерентного излучения оптического диапазона (лазеров) и построением сверхточных квантовых стандартов частоты.

Советские учёные внесли крупный вклад в развитие Электроника Фундаментальные исследования в области физики и технологии электронных приборов выполнили М. А. Бонч-Бруевич, Л. И. Мандельштам, Н. Д. Папалекси, С. А. Векшинский, А. А. Чернышев, М. М. Богословский и многие др.; по проблемам возбуждения и преобразования электрических колебаний, излучения, распространения и приёма радиоволн, их взаимодействия с носителями тока в вакууме, газах и твёрдых телах — Б. А. Введенский, В. Д. Калмыков, А. Л. Минц, А. А. Расплетин, М. В. Шулейкин и др.; в области физики полупроводников — А. Ф. Иоффе; люминесценции и по другим разделам физической оптики — С. И. Вавилов; квантовой теории рассеяния света излучения, фотоэффекта в металлах — И. Е. Тамм и многие др.

Области, основные разделы и направления электроники. Электроника включает в себя 3 области исследований: вакуумную Электроника, твердотельную Электроника, квантовую Электроника Каждая область подразделяется на ряд разделов и ряд направлений. Раздел объединяет комплексы однородных физико-химических явлений и процессов, которые имеют фундаментальное значение для разработки многих классов электронных приборов данной области. Направление охватывает методы конструирования и расчётов электронных приборов, родственных по принципам действия или по выполняемым ими функциям, а также способы изготовления этих приборов.

Вакуумная Электроника содержит следующие разделы: 1) эмиссионная Электроника, охватывающая вопросы термо-, фотоэмиссии, вторичной электронной эмиссии, туннельной эмиссии, исследования катодов и антиэмиссионных покрытий; 2) формирование потоков электронов и потоков ионов, управление этими потоками; 3) формирование электромагнитных полей с помощью резонаторов, систем резонаторов, замедляющих систем, устройств ввода и вывода энергии; 4) электронная люминесценция (катодолюминесценция); 5) физика и техника высокого вакуума (его получение, сохранение и контроль); 6) теплофизические процессы (испарение в вакууме, формоизменение деталей при циклическом нагреве, разрушение поверхности металлов при импульсном нагреве, отвод тепла от элементов приборов); 7) поверхностные явления (образование плёнок на электродах и изоляторах, неоднородностей на поверхностях электрода); 8) технология обработки поверхностей, в том числе электронная, ионная и лазерная обработка; 9) газовые среды — раздел, включающий вопросы получения и поддержания оптимального состава и давления газа в газоразрядных приборах. Основные направления вакуумной Электроника охватывают вопросы создания электровакуумных приборов (ЭВП) следующих видов: электронных ламп (триодов, тетродов, пентодов и т. д.); ЭВП СВЧ (магнетронов, клистронов и т. д.), электроннолучевых приборов (кинескопов, осциллографических трубок и т. д.); фотоэлектронных приборов (фотоэлементов, фотоэлектронных умножителей), рентгеновских трубок; газоразрядных приборов (мощных преобразователей тока, источников света, индикаторов).

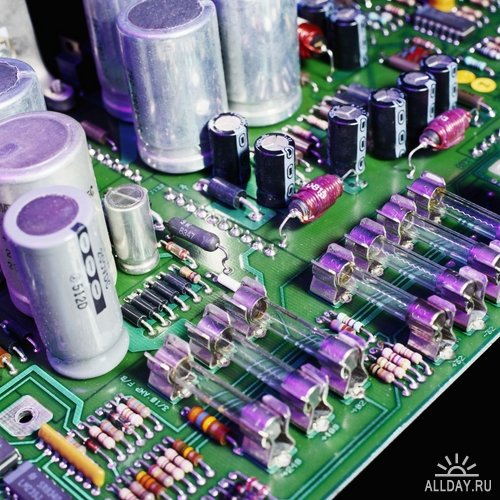

Разделы и направления твердотельной Электроника в основном связаны с полупроводниковой Электроника Фундаментальные разделы последней охватывают следующие вопросы: 1) изучение свойств полупроводниковых материалов, влияние примесей на эти свойства; 2) создание в кристалле областей с различной проводимостью методами эпитаксиального выращивания (см. Эпитаксия), диффузии, ионного внедрения (имплантации), воздействием радиации на полупроводниковые структуры; 3) нанесение диэлектрических и металлических плёнок на полупроводниковые материалы, разработка технологии создания плёнок с необходимыми свойствами и конфигурацией; 4) исследование физических и химических процессов на поверхности полупроводников; 5) разработку способов и средств получения и измерения элементов приборов микронных и субмикронных размеров. Основные направления полупроводниковой Электроника связаны с разработкой и изготовлением различных видов полупроводниковых приборов; полупроводниковых диодов (выпрямительных, смесительных, параметрических, стабилитронов), усилительных и генераторных диодов (туннельных, лавинно-пролётных, диодов Ганна), транзисторов (биполярных и униполярных), тиристоров, оптоэлектронных приборов (светоизлучающих диодов, фотодиодов, фототранзисторов, оптронов, светодиодных и фотодиодных матриц), интегральных схем. К направлениям твердотельной Электроника относятся также диэлектрическая электроника, изучающая электронные процессы в диэлектриках (в частности, в тонких диэлектрических плёнках) и их использование, например для создания диэлектрических диодов, конденсаторов; магнитоэлектроника, использующая магнитные свойства вещества для управления потоками электромагнитной энергии с помощью ферритовых вентилей, циркуляторов, фазовращателей и т. д. и для создания запоминающих устройств, в том числе на магнитных доменах; акустоэлектроника и пьезоэлектроника, рассматривающие вопросы распространения поверхностных и объёмных акустических волн и создаваемых ими переменных электрических полей в кристаллических материалах и взаимодействия этих полей с электронами в приборах с полупроводниково-пьезоэлектрической структурой (кварцевых стабилизаторах частоты, пьезоэлектрических фильтрах, ультразвуковых линиях задержки, акустоэлектронных усилителях и т. д.); криоэлектроника, исследующая изменения свойств твёрдого тела при глубоком охлаждении для построения малошумящих усилителей и генераторов СВЧ, сверхбыстродействующих вычислительных и запоминающих устройств; разработка и изготовление резисторов.

Наиболее важные направления квантовой Электроника — создание лазеров и мазеров. На основе приборов квантовой Электроника строятся устройства для точного измерения расстояний (дальномеры), квантовые стандарты частоты, квантовые гироскопы, системы оптической многоканальной связи, дальней космической связи, радиоастрономии. Энергетическое воздействие лазерного концентрированного излучения на вещество используется в промышленной технологии. Лазеры находят различное применение в биологии и медицине.

российские производители светодиодных светильников Ремонт видеокамер Обработка металла под ключ по РФ

Электроника находится в стадии интенсивного развития; для неё характерно появление новых областей и создание новых направлений в уже существующих областях.

Технология электронных приборов. Конструирование и изготовление электронных приборов базируются на использовании сочетания разнообразных свойств материалов и физико-химических процессов. Поэтому необходимо глубоко понимать используемые процессы и их влияние на свойства приборов, уметь точно управлять этими процессами. Исключительная важность физико-химических исследований и разработка научных основ технологии в Электроника обусловлены, во-первых, зависимостью свойств электронных приборок от наличия примесей в материалах и веществ, сорбированных на поверхностях рабочих элементов приборов, а также от состава газа и степени разряжения среды, окружающей эти элементы; во-вторых, — зависимостью надёжности и долговечности электронных приборов от степени стабильности применяемых исходных материалов и управляемости технологии. Достижения технологии нередко дают толчок развитию новых направлений в Электроника Общие для всех направлений Электроника особенности технологии состоят в исключительно высоких (по сравнению с другими отраслями техники) требованиях, предъявляемых в электронной промышленности к свойствам используемых исходных материалов; степени защиты изделий от загрязнения в процессе производства; геометрической точности изготовления электронных приборов. С выполнением первого из этих требований связано создание многих материалов, обладающих сверхвысокими чистотой и совершенством структуры, с заранее заданными физико-химическими свойствами — специальных сплавов монокристаллов, керамики, стекол и др. Создание таких материалов и исследование их свойств составляют предмет специальной научно-технической дисциплины — электронного материаловедения. Одной из самых острых проблем технологии, связанных с выполнением второго требования, является борьба за уменьшение запылённости газовой среды, в которой проходят наиболее важные технологические процессы. В ряде случаев допустимая запылённость — не свыше трёх пылинок размером менее 1 мкм в 1 м3. О жёсткости требований к геометрической точности изготовления электронных приборов свидетельствуют, например, следующие цифры: в ряде случаев относительная погрешность размеров не должна превышать 0,001%; абсолютная точность размеров и взаимного расположения элементов интегральных схем достигает сотых долей мкм. Это требует создания новых, более совершенных методов обработки материалов, новых средств и методов контроля. Характерным для технологии в Электроника является необходимость широкого использования новейших методов и средств: электроннолучевой, ультразвуковой и лазерной обработки и сварки, фотолитографии, электронной и рентгеновской литографии, электроискровой обработки, ионной имплантации, плазмохимии, молекулярной эпитаксии, электронной микроскопии, вакуумных установок, обеспечивающих давление остаточных газов до 10-13 мм рт. ст. Сложность многих технологических процессов требует исключения субъективного влияния человека на процесс, что обусловливает актуальность проблемы автоматизации производства электронных приборов с применением ЭВМ наряду с общими задачами повышения производительности труда. Эти и другие специфические особенности технологии в Электроника привели к необходимости создания нового направления в машиностроении — электронного машиностроения.

Перспективы развития Электроника Одна из основных проблем, стоящих перед Электроника, связана с требованием увеличения количества обрабатываемой информации вычислительными и управляющими электронными системами с одновременным уменьшением их габаритов и потребляемой энергии. Эта проблема решается путём создания полупроводниковых интегральных схем, обеспечивающих время переключения до 10-11 сек; увеличения степени интеграции на одном кристалле до миллиона транзисторов размером 1—2 мкм; использования в интегральных схемах устройств оптической связи и оптоэлектронных преобразователей (см. Оптоэлектроника), сверхпроводников; разработки запоминающих устройств ёмкостью несколько мегабит на одном кристалле; применения лазерной и электроннолучевой коммутации; расширения функциональных возможностей интегральных схем (например, переход от микропроцессора к микроЭВМ на одном кристалле); перехода от двумерной (планарной) технологии интегральных схем к трёхмерной (объёмной) и использования сочетания различных свойств твёрдого тела в одном устройстве; разработки и реализации принципов и средств стереоскопического телевидения, обладающего большей информативностью по сравнению с обычным; создания электронных приборов, работающих в диапазоне миллиметровых и субмиллиметровых волн, для широкополосных (более эффективных) систем передачи информации, а также приборов для линий оптической связи; разработки мощных, с высоким кпд, приборов СВЧ и лазеров для энергетического воздействия на вещество и направленной передачи энергии (например, из космоса). Одна из тенденций развития Электроника — проникновение её методов и средств в биологию (для изучения клеток и структуры живого организма и воздействия на него) и медицину (для диагностики, терапии, хирургии). По мере развития Электроника и совершенствования технологии производства электронных приборов расширяются области использования достижения Электроника во всех сферах жизни и деятельности людей, возрастает роль Электроника в ускорении научно-технического прогресса
